Замена индикатора эхолота: что подтвердить по датчику

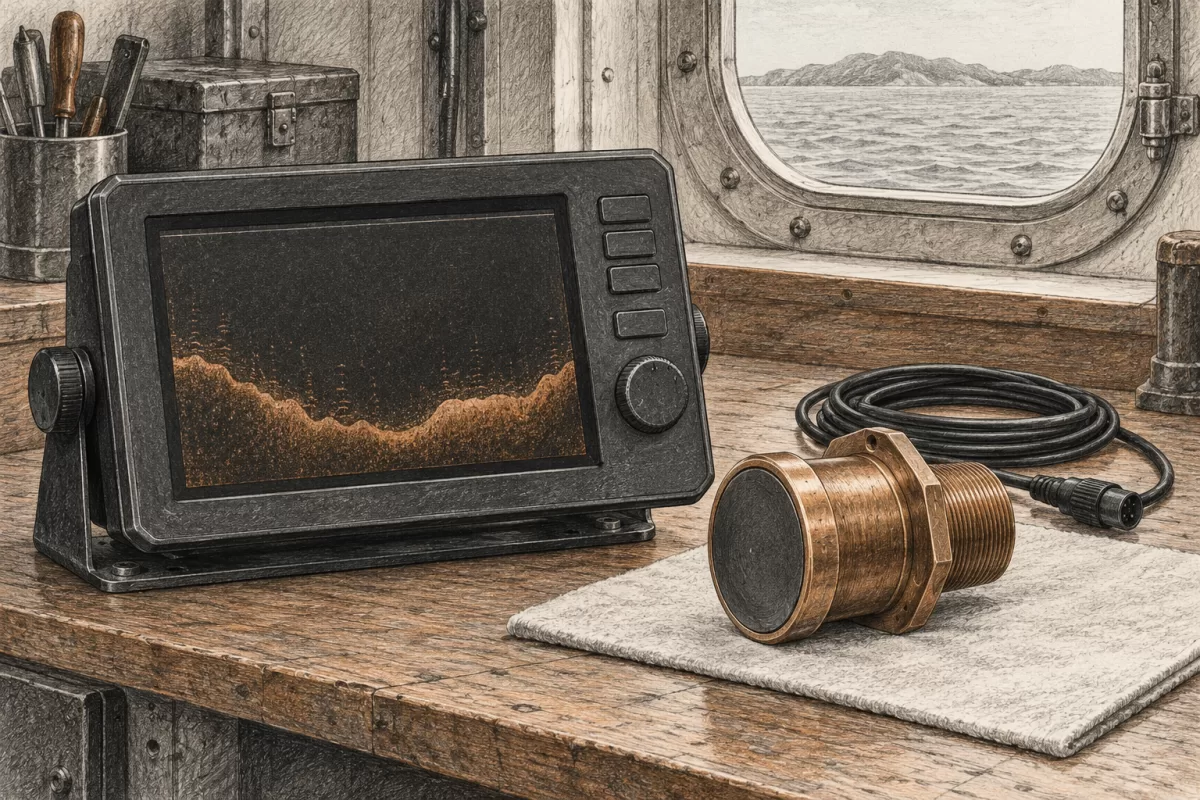

На индикаторе эхолота пропала часть изображения, и в заявке появилась одна строка: «заменить экран, датчик оставить». Такое решение может быть разумным, но его нельзя подтвердить по размеру выреза в пульте. Для сохранения датчика нужно знать точную аппаратуру, исполнение, состояние линии и границы предстоящей работы.
Рассмотрим самоходное судно под российским флагом с классом РС, не совершающее международных рейсов. Навигационный эхолот уже предусмотрен проектом. Применяем часть V Правил по оборудованию морских судов версии 01.01.2026: область по 1.1.1, указания морской администрации флага по 1.1.3 и размещение эхолота по 3.4.4. Это не схема монтажа и не назначение нового состава всем судам.
Начать с полного обозначения системы
NSR определяет NED-3010 как эхолот для навигации судна, получающий информацию о глубине через датчики. В каталоге нашей группы AlphaSolutions представлен NSR NED-3010. Для подбора важно именно это назначение: изображение глубины на случайном дисплее не делает его самостоятельным навигационным эхолотом.
У изготовителя отдельно описаны индикатор, датчики и принадлежности. В опубликованных материалах встречаются датчики NXD-200A и NXD-50A, соединительная часть и варианты комплектности. Конкретное предложение нужно сверять с документацией поставляемой версии. Изменения перечня между редакциями брошюр — ещё одна причина не формировать комплект по старой картинке.
Название «экран» тоже требует уточнения. За ним может скрываться ремонтная часть индикатора либо самостоятельный блок с обработкой сигналов и органами управления. Эти варианты имеют разные границы поставки. В запросе лучше указать заводское обозначение требуемого блока и приложить маркировку установленной аппаратуры.
Сохранение датчика — отдельное условие
Если предполагается оставить существующий датчик, приложите его модель, частоту по документам, исполнение, сведения о кабельной линии и промежуточных соединениях. Похожие разъёмы или совпадающая частота сами по себе не доказывают совместимость с новым блоком. Такой вывод должен иметь основание в документации или подтверждении изготовителя для конкретного сочетания.
Состояние датчика и линии также не следует выводить из одной неисправности индикатора. Перед заказом нужно установить, что именно удалось проверить и каким способом. Запись «датчик сохраняется по проектному решению, работоспособность проверена по такой-то программе» гораздо определённее, чем общее обещание «старый подойдёт».
Если проверить подводную часть на текущем этапе невозможно, эту границу указывают прямо. Она влияет на состав работ и условия приёмки, но не даёт оснований объявлять исправность заранее. Поставка нового индикатора не является автоматическим подтверждением состояния всего старого измерительного тракта.
Что остаётся важным по правилам
Пункт 3.4.4.1 предусматривает указатель глубин в рулевой рубке. При переносе блока проверяют новое место в принятом проекте. Сам по себе подходящий размер панели не показывает, что оператору обеспечено предусмотренное использование информации.
Пункты 3.4.4.2 и 3.4.4.3 рассматривают условия размещения датчика и окружающие источники помех. Если датчик сохраняется, после корпусных работ полезно сверить его фактическое окружение с прежним решением. Требование 3.4.4.12 о защите излучающей поверхности также учитывают при работах с корпусом.
Эти положения относятся к судовой установке. Они не заменяют проверки конкретной модели, параметров сопряжения или методики ремонта. Способ обследования, демонтажа и испытаний определяют ответственные специалисты по документации и принятому объёму работ.
Ведомость сохраняемых частей
| Часть | Какие сведения приложить |
|---|---|
| Индикатор или заменяемый блок | Полная модель, исполнение, маркировка и характер дефекта |
| Существующий датчик | Модель, документы и результат доступной проверки |
| Кабельная линия | Фактический состав, длина по документации, промежуточные соединения |
| Соединительные блоки | Обозначения и решение о сохранении либо замене |
| Место установки | Фото пульта и принятое расположение указателя |
| Внешние потребители данных | Модели систем, функции которых требуется сохранить |
Если глубина передаётся в другие системы, их также включают в границы замены. Работа местного дисплея и сохранение внешнего обмена — разные результаты. Для каждого потребителя полезно назвать ожидаемую информацию и способ проверки, не обещая совместимость по одному слову NMEA.
Что считать завершённой заменой
В программе приёмки разделяют проверку нового блока, измерительного тракта и сохраняемых внешних функций. Состав испытаний зависит от конкретного решения. Этот разбор не предлагает подменять предусмотренные измерения имитацией или оценкой красивой картинки на экране.
В итоговой записи должны быть видны фактически установленные модели и части, которые остались от прежнего комплекта. Если поставлялся только блок, это также отражают. Такая запись помогает при дальнейшем обслуживании: следующему инженеру не придётся восстанавливать состав установки по случайным фотографиям.
Для предложения пришлите сведения о судне, маркировку индикатора и датчика, описание дефекта и перечень сохраняемых функций. По точным исполнениям подтвердим состав, документы, доступность и срок поставки. Если требуется законченная замена с проверкой всей системы, укажите этот объём отдельно от заказа изделия.
Источники
РС, Правила по оборудованию морских судов, часть V, версия 01.01.2026: 1.1.1, 1.1.3, 3.4.4.1–3.4.4.3 и 3.4.4.12. NSR, NED-3010 ECHO SOUNDER. Официальная брошюра rev.13: назначение для навигации; материалы rev.15.3: пример разделения блоков и датчиков. Актуальную комплектность и возможность сохранения существующих частей подтверждают для поставляемого исполнения.
