АИС после замены: довести сигнал неисправности до мостика
После замены аппаратуры АИС соседние суда снова появились на экране. Это важный результат, но он ещё не показывает, что отказ нового устройства будет услышан на мостике. При модернизации можно восстановить обмен данными и одновременно потерять ранее действовавшую сигнализацию, если её подключение не вошло в новую спецификацию.
Разберём условное самоходное судно под российским флагом с классом РС, не совершающее международных рейсов. АИС уже предусмотрена его проектом. Используем часть V «Навигационное оборудование» Правил по оборудованию морских судов в версии от 01.01.2026, пункт 3.4.9.3. Область применения ограничена 1.1.1; дополнительные указания морской администрации флага учитываются по 1.1.3. Количество и обязательность оборудования этим примером не назначаются.
Что представляет собой NSI-1000
Изготовитель определяет NSR NSI-1000 как судовую АИС класса A для обмена данными о собственном судне и другими участниками в зоне УКВ-связи. В каталоге нашей группы AlphaSolutions есть NSR NSI-1000. Это конкретная судовая функция, а не произвольная передача телеметрии.
В официальной брошюре V16.0 NSR перечисляет интерфейсы к радару, ЭКНИС, BAM, гирокомпасу и внешнему навигационному приёмнику. Наличие нескольких направлений обмена помогает определить состав проекта, но не доказывает готовность каждого соединения в поставляемой конфигурации. Для сигнализации нужен собственный проверяемый результат.
При замене полезно разделить сведения о цели АИС, данные собственного судна и сообщения о состоянии аппаратуры. Исправное отображение цели на внешнем экране отвечает на один вопрос. Передача предусмотренного извещения о неисправности и его звуковое представление отвечают на другой.
Требование относится к слышимому извещению

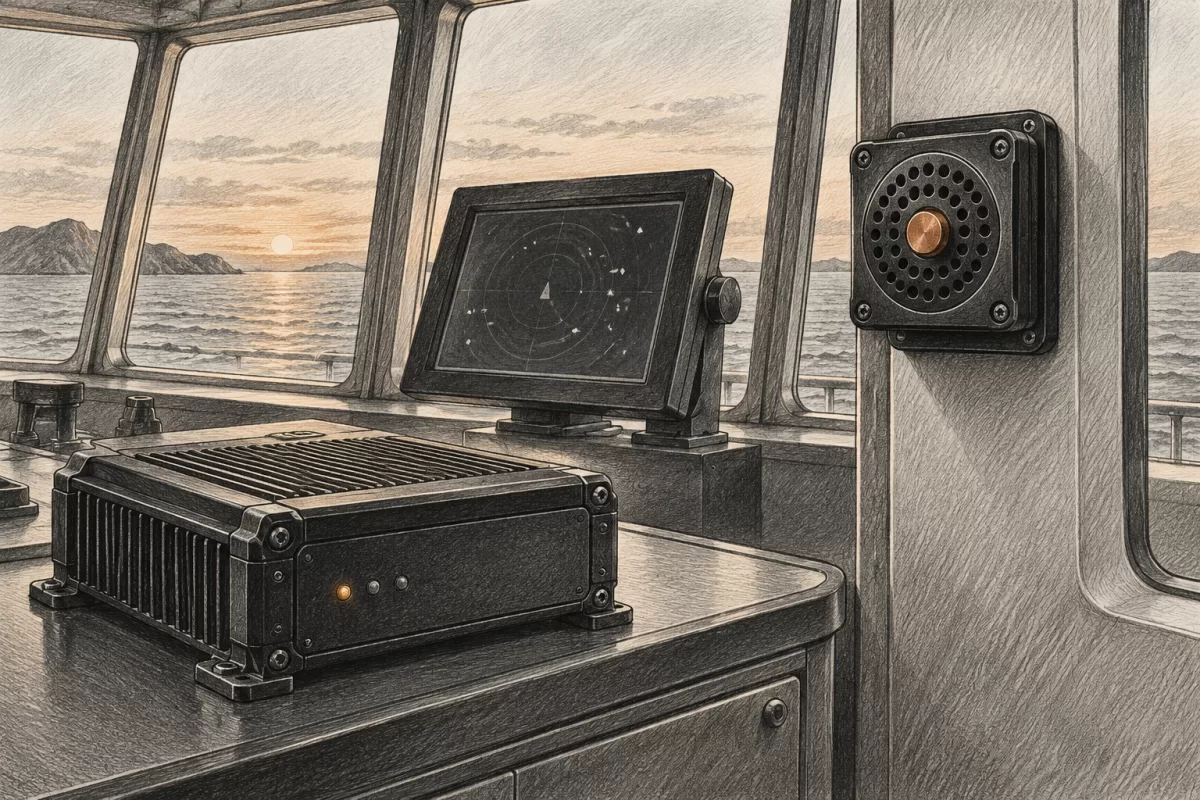

Пункт 3.4.9.3 предусматривает подключение выходных контактов реле, активируемого при обнаружении неисправностей аппаратуры АИС, к устройству звуковой сигнализации. В качестве такого устройства правила называют встроенный громкоговоритель, отдельное внешнее звуковое устройство либо систему аварийно-предупредительной сигнализации на ходовом мостике.
Это несколько допустимых вариантов, а не требование поставить все три одновременно. Выбор и реализацию подтверждают для принятой аппаратуры и проекта. Также из перечисления нельзя заключать, что любой сетевой выход BAM автоматически выполняет функцию предусмотренного релейного соединения: соответствие конкретного решения должно быть установлено по документам.
В закупочной ведомости поэтому нужна строка о сохраняемой сигнализации. Например: существующее устройство на мостике остаётся, требуется обеспечить его согласованное взаимодействие с новой АИС. Если выбран другой получатель извещений, изменение называют прямо, указывая его модель, расположение и требуемые документы.
Что выяснить до демонтажа
Составьте короткую запись текущего решения: какая аппаратура АИС установлена, где находятся её основные блоки, какое устройство подаёт звук и кто отвечает за их соединение. Фотографии маркировки и документация полезнее снимка одного лицевого экрана. На фотографии работающего дисплея обычно не видно, какой канал используется для извещения об отказе.
| Исходные данные | Задача проверки |
|---|---|
| Существующая и предлагаемая АИС | Выбрать документы точных исполнений |
| Звуковое устройство или система мостика | Назвать фактического получателя извещения |
| Принятое проектное решение | Установить предусмотренный вариант сигнализации |
| Сохраняемые кабели и промежуточные блоки | Определить границы замены без обещания совместимости |
| Место работы вахтенного | Проверить доступность предусмотренного извещения |
| Согласованная программа испытания | Подтвердить работу всей функции после замены |
Маркировка разъёма, число контактов и одинаковое номинальное напряжение сами по себе не подтверждают сопряжение. Электрические параметры, состояния контактов, интерфейсные настройки и способ контроля выбирают по документации конкретного оборудования. Этот разбор не задаёт схему подключения.
Проверка после установки
Ответственная сторона определяет предусмотренный изготовителем способ проверки и безопасные условия её проведения. В результате должно быть понятно, какое состояние создавалось, как его зарегистрировала АИС и где появилось звуковое извещение. Не следует импровизировать с разрывом действующих линий во время работы судна.
В протоколе отдельно фиксируют восстановление нормального состояния. Подтверждение оператором, прекращение звука и устранение неисправности могут быть разными действиями. Поэтому запись «тревога сброшена» без указания проверенного состояния не объясняет, восстановлена ли сама функция.
При внешней системе полезно подтвердить и понятность источника извещения: оператор должен работать с предусмотренной информацией о состоянии АИС, а не угадывать, какое из нескольких устройств вызвало общий сигнал. Конкретный объём индикации и подтверждения устанавливают по принятой системе и её документации.
Как разделить оборудование и работы
В предложении укажите комплект АИС, сохраняемый получатель сигнализации и необходимые работы по их согласованному взаимодействию. Поставка одного приёмопередатчика не равна восстановлению всех функций старой установки. Если заказчик заказывает только изделие, границу поставки нужно сделать видимой до заключения договора.
Для подбора пришлите сведения о судне, старой и новой аппаратуре, модели звукового устройства и сохраняемых частях. Приложите требуемый результат проверки. По конкретному исполнению подтвердим состав, документы, доступность и срок поставки; одобрение изделия и применимость всей установки устанавливаются по соответствующим документам отдельно.
Источники
РС, Правила по оборудованию морских судов, часть V, версия 01.01.2026: 1.1.1, 1.1.3 и 3.4.9.3. NSR, NSI-1000 AIS CLASS A. Полная брошюра изготовителя V16.0, назначение, интерфейсы и комплект. Сведения изготовителя не заменяют проверки конкретного исполнения и принятой установки.
