Новый навигационный блок: сохранить заземление после замены

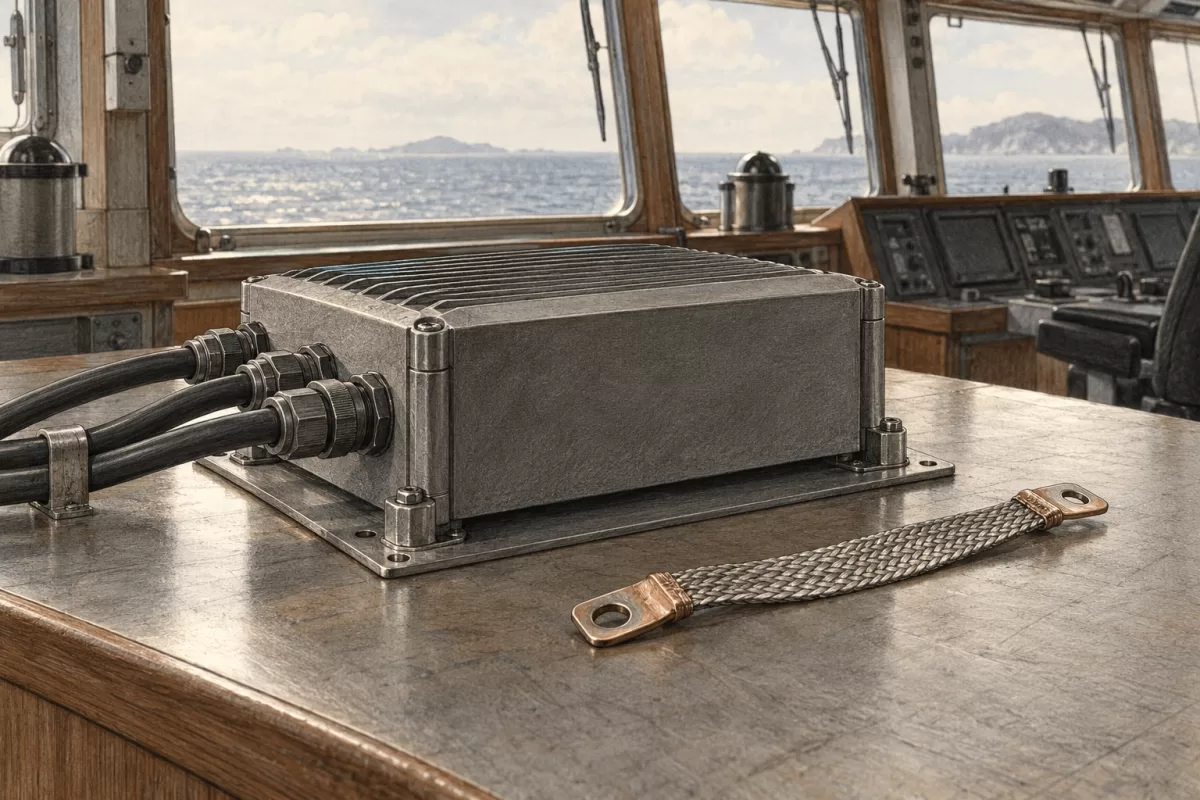

После замены навигационного блока новый прибор включается и передаёт данные. Однако прежняя перемычка осталась на снятом корпусе, а ввод экранированного кабеля выполнили иначе. В ведомости числится только замена изделия. Для законченного предложения нужно отдельно определить, какие соединения с корпусом судна сохраняются и что затронула переделка.
Разделить три предмета рассмотрения
Раздел 4.5 части V Правил по оборудованию морских судов РС рассматривает заземления. Пункт 4.5.1 предусматривает защитное соединение установленного навигационного оборудования с корпусом судна кратчайшим путём. По 4.5.2 экранирующие оболочки кабелей на вводе в аппаратуру электрически соединяют с корпусом судна. Для радионавигационных приборов 4.5.3 дополнительно предусматривает рабочее высокочастотное заземление.
Эти положения нужно рассматривать применительно к фактическому устройству и его документации. На схеме полезно обозначить отдельно защитное заземление, соединения экранов и предусмотренное рабочее заземление. Общее слово «масса» в старой заявке не показывает, какие из этих функций описаны и какие части изменены.
Предел в 4.5.4 — 0,02 Ом — относится к общему сопротивлению всех электрических соединений любого заземления. Из этого пункта не получается готовая методика измерения, тип прибора или универсальное сечение проводника. Способ подтверждения результата и исполнение соединений устанавливают в документации соответствующей работы.
Составить ведомость сохраняемых соединений
Начните с обозначений на действующих схемах и документации заменяемого блока. Укажите, что снимают вместе с ним, какие кабели сохраняют и какие места соединений затронуты новым основанием или вводом. Если документация расходится с фактом, это самостоятельный вопрос обследования, который нужно явно включить в объём.
| Предмет | Что передать для рассмотрения |
|---|---|
| Защитное заземление | Обозначение блока и предусмотренный путь к корпусу судна |
| Экраны кабелей | Сохраняемые линии и исполнение их вводов в аппаратуру |
| Рабочее заземление | Относящиеся к радионавигационному прибору документы |
| Изменённое основание | Что было перенесено или заменено вместе с корпусом |
| Подтверждение результата | Документы и границы согласованной проверки соединений |
Таблица — редакционная форма исходных данных. Она не назначает способ оконцевания экранов, конструкцию перемычек или последовательность работ. Фотография крепления помогает установить исходное положение, но не подтверждает сопротивление электрических соединений.
Сохранить границы интерфейсной задачи
В разборе аналогового прибора и регистратора отдельно рассматривается развязка сигнальных цепей. Сведения об этой развязке нужны для своей задачи; состояние заземлений установленного блока описывают дополнительно. Аналогично источники питания интерфейсных устройств относятся к другой части электрической схемы.
Например, при сохранении кабеля данных меняют только основной корпус и его крепление. Успешный обмен подтверждает наблюдавшуюся функцию передачи. В итоговых материалах также должно быть понятно, какие относящиеся к замене соединения заземлений рассмотрены и каким документом зафиксирован результат. Отдельно укажите части установки, которые вообще не входили в проверку.
Заказать определённый результат
В заявке разделите поставку блока, принадлежности, изменение основания, работу с кабельными вводами и документирование. Приложите точное исполнение изделия, доступные схемы и описание выполненных изменений. При неизвестном составе соединений предусмотрите уточнение исходных данных до окончательного выбора комплекта.
Монтаж и проверку выполняют по принятой документации в согласованных условиях. Статья не предлагает отсоединять заземления действующей аппаратуры, выбирать проводники по фотографии или проверять рабочую установку произвольным способом. Результат предложения должен охватывать затронутые соединения и установленную границу работ.
Применимость и источники
По 1.1.1 часть V относится к самоходным судам, не совершающим международные рейсы, и предназначенному для них навигационному оборудованию. Специально спроектированное жёсткое соединение толкача и баржи рассматривают по условию 1.1.2 как единое судно. При расхождении дополнительных указаний Морской администрации флага с Правилами применяют указания администрации по 1.1.3. Применимость и состав установки определяют для конкретного судна.
Основание: РС, Правила по оборудованию морских судов, часть V, версия 01.01.2026. РС, часть V, 4.5.1–4.5.4; область применения 1.1.1–1.1.3. Рассматривается указанная редакция; таблица и примеры — пояснения редакции. Подготовлено 28 октября 2026 года.
