Выбор и эксплуатация
Raymarine CP100 и два разных канала CHIRP

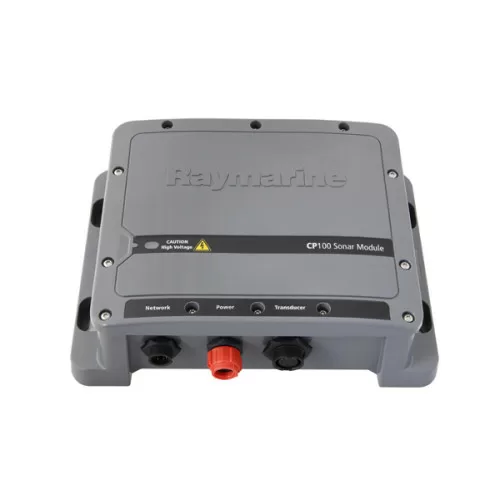

CP100 — сетевой эхолотный модуль для рыбопоискового поста с совместимым дисплеем Raymarine. Его два канала решают разные задачи: один формирует обычное конусное CHIRP-представление, другой — DownVision для наблюдения структуры под катером. При заказе важно согласовать именно эти два результата, датчик и место их просмотра. Raymarine CP100.
Конусный луч и узкий срез
В заводской таблице CP100 канал CHIRP sonar описан как конусный. У DownVision луч широкий в поперечном направлении и тонкий вдоль катера. Поэтому изображения двух каналов имеют разный смысл. Производитель предусматривает одновременное наблюдение рыбопоисковых отметок и структуры дна; это не две одинаковые копии одной картины.
Представим владельца катера, которому нужен обзор отражений в воде и более подробное представление структуры внизу. Для заявки полезно назвать оба вида наблюдения. Тогда можно подтвердить, что выбранные датчик и экран обеспечивают требуемый состав. Общая фраза «два канала» оставляет неясным, ожидает ли покупатель два изображения разного типа или измерения в двух разнесённых местах корпуса.
Если нужны именно две отдельные точки измерения, такое требование записывают самостоятельно. Число каналов в описании CP100 не определяет количество мест установки датчиков. Проект с разнесёнными измерительными точками нельзя подтвердить только фотографией разделённого экрана.
Пример совместимого двухканального датчика
Raymarine описывает CPT-110 как датчик CHIRP Fishfinder и DownVision, совместимый с CP100. В его характеристиках прямо указаны два канала: обычный sonar и DownVision. Это пример того, как две функции реализуются в одном преобразователе, а не основание автоматически покупать два датчика. Заводская страница CPT-110.
Исполнение датчика выбирают по корпусу катера и конкретной системе. В собственном каталоге есть варианты CPT-100DVS, CPT-110 и CPT-120 с разными способами установки. Они не складываются в обязательный набор к одному CP100. Перед расчётом передайте маркировку уже установленного преобразователя, если его предполагается сохранить; название семейства CHIRP само по себе не подтверждает замену без доработки.
DownVision и SideVision различаются
В описании CP100 названы конусный CHIRP и DownVision. Для SideVision у Raymarine существует отдельная модель CP200. Поэтому покупательское требование «боковой обзор» нельзя считать выполненным одной строкой CP100 в предложении. Назначение CP200 у Raymarine.
Уточните, какую область требуется наблюдать и какое представление ожидается на экране. Сходный корпус модулей или близкие названия не заменяют эту проверку. Если рассматриваются несколько средств наблюдения, совместимость, выбранные датчики и поддержка конкретного дисплея входят в отдельное согласование. Этот разбор не назначает обязательную пару из CP100 и CP200.
Дисплей и преобразователь входят в расчёт поста
CP100 передаёт информацию совместимому картплоттерному дисплею. В приведённом изготовителем стандартном перечне коробки модуля названы сам блок, документация, крепёж и кабель питания; датчик и экран там не перечислены. Поэтому предложение на модуль следует отличать от цены законченного рыбопоискового места.
В собственной карточке есть CP100. Для расчёта укажите модель и версию сохраняемого дисплея, требуемые изображения, корпус катера и выбранный либо имеющийся датчик. CP100, подтверждённый преобразователь, питание, сетевые соединения и необходимые принадлежности оформляют одним аппаратным составом с общей ценой. Собственная карточка CP100.
Состояние, исполнение, наличие и срок подтверждаются до заказа. Монтаж, сопряжение, проверку выбранных каналов и доставку рассчитывают отдельно. Рабочую глубину и качество изображения оценивают для реальной установки и условий воды; рекламный предел не становится гарантией одинаковой картины в любом месте.
