NAVTEX и система мостика: проверить доставку сообщения

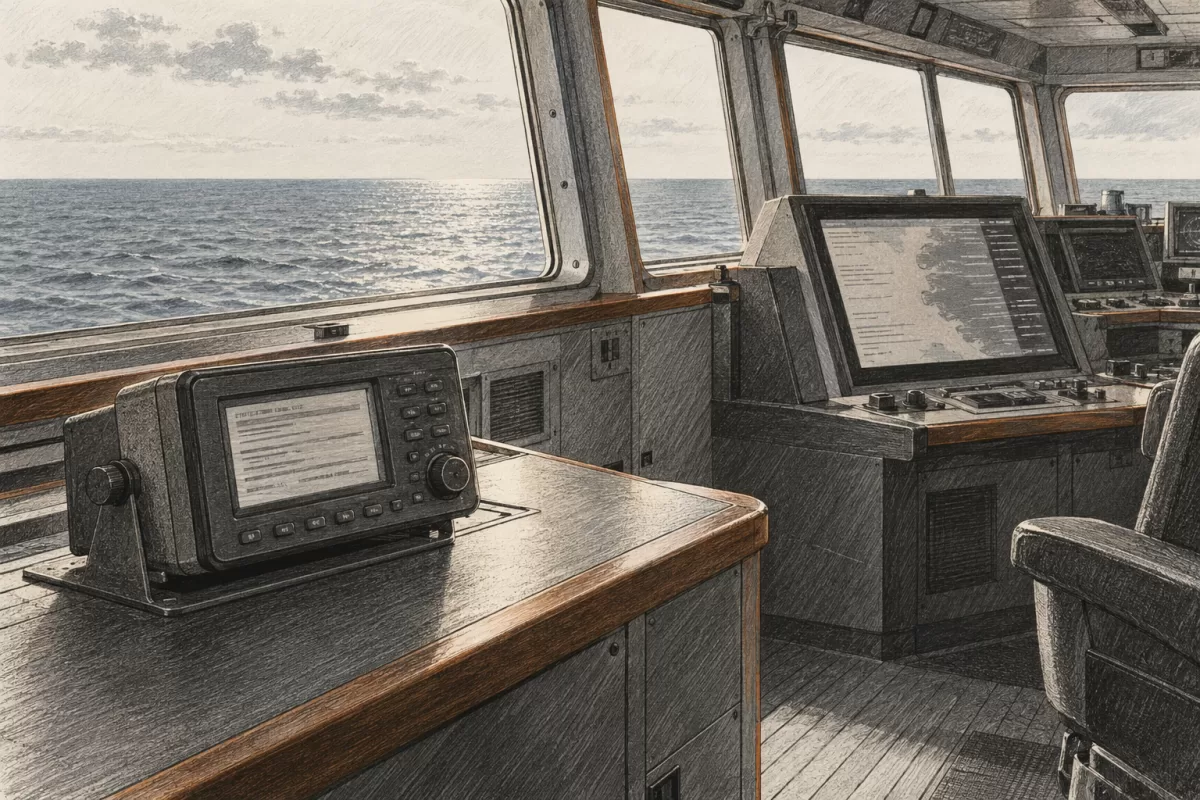

Приёмник показывает навигационное предупреждение, а в общей системе мостика его не видно. Поставщик радиоприёмника и интегратор дисплея могут подтвердить исправность своих устройств, но задача судна остаётся невыполненной. Для закупки здесь важно описать весь результат: где сообщение принимается, где хранится, где читается и где появляется предусмотренная сигнализация.
Разберём условное судно под российским флагом с классом РКО «М-ПР», в проекте которого предусмотрен NAVTEX. Используем часть VII по приказу №29-п от 31.03.2026, прежде всего 2.6.5. Это пример проверки интеграции, а не назначение NAVTEX всем судам. Для действующей аппаратуры применимую редакцию устанавливают по документации судна с учётом 1.1.2 правил.
Начать с назначения приёмника
NSR описывает NVX-1000/NVX-3000 как приёмники NAVTEX с одновременным приёмом трёх частот и интерфейсом BAM/INS. В каталоге нашей группы AlphaSolutions есть отдельная карточка NSR NVX-3000. Это судовой приёмник сообщений, а не промышленный радиомодем для произвольной телеметрии.
В брошюре изготовителя rev.15.1 отдельно перечислены вход NMEA, интерфейс BAM/INS и внешний выход сигнализации. Эти позиции не следует объединять в одно обещание «передаёт всё на мостик». Наличие разъёма ещё не подтверждает требуемый обмен с конкретной принимающей системой. Её модель, версия и согласованный интерфейс нужны до заказа.
Поэтому в исходных данных сначала называют конечное рабочее место. Например: принятый текст должен оставаться доступным на самом NAVTEX, а его представление и предусмотренные извещения — поступать в указанную систему мостика. Какие именно функции выполняет каждое устройство, закрепляют в проекте и программе проверки.
Что различает пункт 2.6.5
Подпункт 2.6.5.1 допускает несколько вариантов состава: с печатью, с дисплеем и памятью либо с памятью, подключённой к другим навигационным системам. Это основание внимательно определить принятую конфигурацию. Оно не даёт права объявить любой внешний монитор полной заменой собственного средства отображения.
В 2.6.5.3 отдельно рассматриваются одновременный приём и приоритет представления информации международной службы на 518 кГц. Показ или печать сообщения не должны мешать продолжению приёма. Поэтому демонстрация одного открытого текста проверяет только часть задачи: в согласованном испытании важна работа приёмника во время использования сообщений.
Подпункт 2.6.5.9 требует предусмотренную сигнализацию при сообщениях поиска и спасания в месте обычного управления судном и её ручной возврат. Подтверждение на экране и доступность самого текста описываются отдельно в 2.6.5.11. Один индикатор связи между приборами не доказывает выполнение этих действий.
Составить карту обмена до покупки кабеля
| Что зафиксировать | Для чего это нужно |
|---|---|
| Модель и исполнение приёмника | Выбрать документацию именно поставляемого устройства |
| Принимающая система и её версия | Проверить поддерживаемый обмен у обоих изготовителей |
| Передаваемый результат | Разделить текст, состояние, сигнализацию и подтверждение |
| Сохраняемые устройства | Не включить повторно дисплей, принтер или интерфейсный блок |
| Место чтения сообщений | Проверить доступность информации при обычной работе |
| Программа проверки | Принять результат на конечном рабочем месте |
В таблице интерфейсов NSR входные и выходные предложения перечислены раздельно. Для интегратора полезен такой же подход: источник, получатель, направление и ожидаемое действие каждой функции. Скорость, электрическое сопряжение, разводку и настройки берут из документации конкретных исполнений; подбирать их по внешнему сходству разъёмов нельзя.
Проверять конечный результат
Программу испытаний составляет ответственная сторона по согласованному проекту. Практически полезно разделить наблюдения: приёмник принял сообщение; текст доступен оператору; нужная информация появилась на предусмотренном внешнем рабочем месте; сигнализация и подтверждение работают в установленной последовательности. Если один этап не выполнен, остальные успешные этапы не следует выдавать за приёмку всей интеграции.
Отдельный сценарий — недоступность внешней системы. В документации должно быть понятно, где оператор получает сообщения в принятой конфигурации и какие извещения сопровождают отказ. Это не предложение отключать аппаратуру в рейсе: порядок проверки и допустимые воздействия определяют заранее, в безопасных условиях.
Не стоит приравнивать очистку извещения к устранению причины. Подтверждение оператором, наличие текста и работоспособность канала обмена — разные наблюдения. Их отдельная запись помогает при поиске неисправности: можно установить, на каком участке перестал выполняться ожидаемый результат.
Что включить в предложение
Запрашивайте отдельными строками приёмник с антенной частью, согласованные принадлежности и работы по интеграции. В прочитанной брошюре rev.15.1 принтер NPT-100 указан как опция. Решение о печати зависит от принятой конфигурации и требований проекта; автоматически добавлять принтер к каждому заказу NVX-3000 оснований нет.
К письму приложите сведения о судне и применимых правилах, установленном NAVTEX, конечной системе мостика и сохраняемом оборудовании. Если заменяется только приёмник, укажите, какие существующие функции должны продолжить работу. Для конкретного предложения подтвердим исполнение, состав, документы, доступность и срок; наличие интерфейса само по себе не является подтверждением совместимости.
Источники
Проверены последующие опубликованные извещения, включая приказ РКО №70-п от 13.07.2026. Приведённые здесь пункты 2.6.5 этими изменениями не заменены; состав оборудования судна в данном примере уже определён проектом.
РКО, часть VII по приказу №29-п: 1.1.2 и 2.6.5.1, .3, .9, .11. NSR, назначение NVX-1000/NVX-3000. Брошюра изготовителя rev.15.1: интерфейсы и состав. Ссылка на V16.0 у изготовителя наблюдалась, но её полный текст в этой подготовке не получен; при поставке требуется документация актуального исполнения.
