Правила РС и РКО: практическое применение
Антенна ГНСС после переделки палубы: сохранить условия приёма

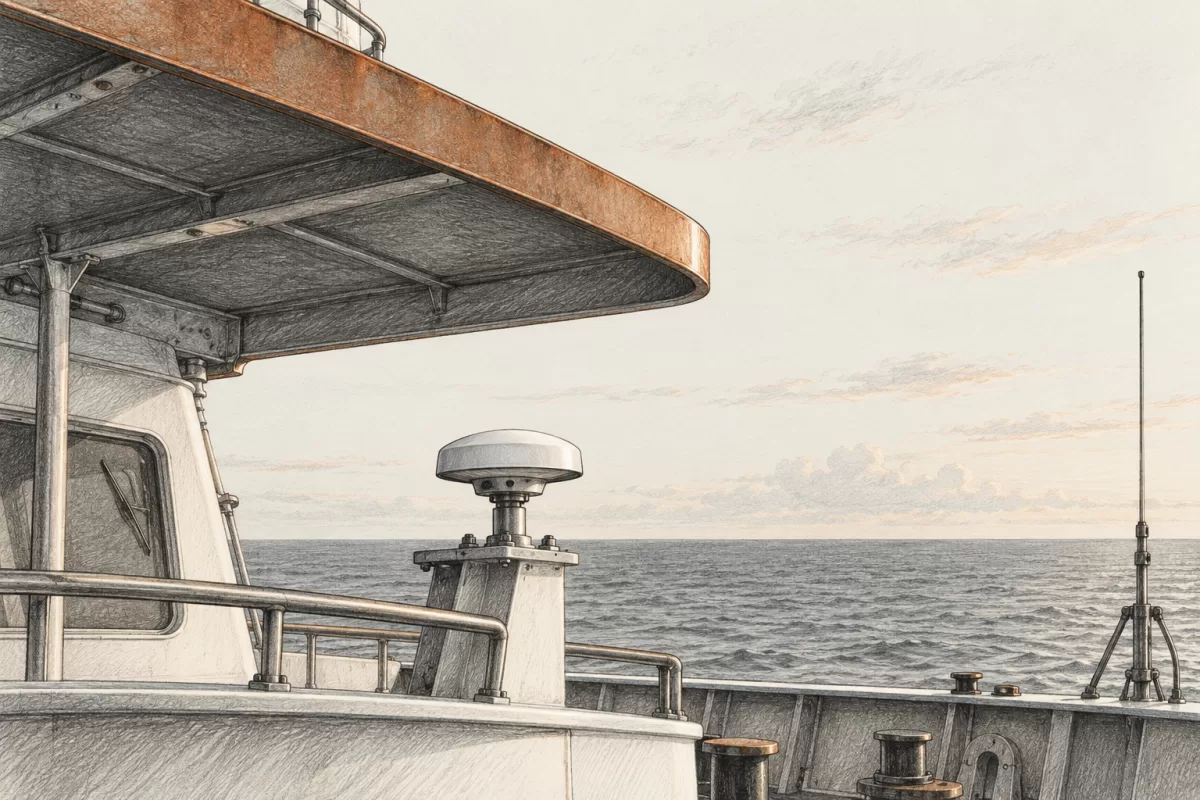

Рядом с антенной спутникового приёмника появился новый навес, а на соседней опоре разместили передающее оборудование. Координаты на экране пока есть. Однако такое наблюдение не подтверждает сохранение предусмотренных условий размещения: необходимо проверить фактическое окружение антенны после переделки.
Пример относится к самоходному судну под российским флагом с классом РС, не совершающему международных рейсов. Приёмник судовой навигационной системы уже предусмотрен проектом. Основа разбора — часть V Правил по оборудованию морских судов, версия 01.01.2026, пункты 4.4.1–4.4.4. Область применения установлена 1.1.1; дополнительные указания морской администрации флага учитывают по 1.1.3.
Установить роль конкретной антенны
Изготовитель описывает NGR-1000/NGR-3000 как судовую навигационную аппаратуру, состоящую из основного и антенного блоков. В каталоге нашей группы AlphaSolutions представлен NSR NGR-3000. В материалах изготовителя NGA100 указана как антенна с кабелем для этого оборудования.
Это антенная часть приёмника спутниковой навигации. Её не следует путать с антенной УКВ-радиосвязи или АИС лишь потому, что устройства расположены на одной мачте. Сначала фиксируют, какой прибор обслуживает антенна, затем рассматривают его документацию и судовое размещение.
Для существующего оборудования нужны точные обозначения и исполнение. Совпадение внешней формы не подтверждает возможность поставить другую антенну или использовать произвольный кабель. В заявке на сохранение линии указывают её фактический состав и требуемое подтверждение пригодности.
Какие условия рассматривает раздел 4.4
Пункты 4.4.1–4.4.4 касаются металлических конструкций, удаления от передающих антенн, вибрации, нагрева, обзора спутниковой группировки и положения относительно излучения РЛС. В частности, указаны расстояния не менее 3 м от передающих антенн и не менее 1 м над горизонтальными поверхностями конструкций для соответствующего размещения.
Эти положения применяют вместе с точной документацией и принятым решением. Одна измеренная дистанция не заменяет проверки остальных условий. Антенна может находиться достаточно далеко от одного передатчика и одновременно оказаться под новой металлической конструкцией.
Поэтому осмотр после переделки начинают с полного окружения. Полезно показать новые элементы с нескольких направлений и сопоставить их с планом антенных устройств. Этот разбор не предлагает самостоятельно переносить опоры или проводить работы на высоте.
Что изменилось вокруг антенны
В исходных данных перечислите конкретные изменения: навес, ограждение, новая антенна, оборудование РЛС или другое установленное устройство. Не нужно ограничиваться формулировкой «приём стал хуже». Важно различить наблюдаемый эффект и фактически выполненные работы.
| Сведения | Зачем они нужны |
|---|---|
| Модель приёмника и антенного блока | Найти документацию конкретной пары |
| Прежнее и новое окружение | Определить затронутые условия размещения |
| Передающие антенны поблизости | Проверить соответствующие расстояния и влияние |
| РЛС и её расположение | Рассмотреть положение относительно основного излучения |
| Кабельная часть | Определить сохраняемые линии и границы переноса |
| Судовые чертежи | Сопоставить фактическую установку с принятой |
Фотографии без масштаба полезны для общего вида, но не подтверждают численные расстояния. Если для решения нужны размеры, их получают предусмотренным способом. Изображение антенны в каталоге также не содержит данных о её фактическом окружении на судне.
Координаты на экране — часть проверки
Приёмник может показывать положение в момент наблюдения, но это не описывает все условия последующей работы. Критерии проверки определяют по документации и принятой программе. Не следует обещать устойчивый приём или защиту от любых помех на основании одного успешного включения.
В протоколе удобно разделить проверку размещения, состояния линии и функций оборудования. Если возникает предупреждение о качестве или потере положения, записывают его фактический вид и условия появления. Причину не объявляют установленной до соответствующей проверки.
Если антенна обслуживает источник данных для нескольких потребителей, перечислите их отдельно. Перенос не должен молча менять границы принятого решения. Работу на самом навигационном приёмнике и сохранение требуемого обмена с другими устройствами проверяют в предусмотренном объёме.
Запрос на подбор или перенос
Укажите, требуется ли новая NGA100 для конкретного исполнения NGR-3000, проверка существующей пары или изменение места установки. Приложите маркировку, схему из документации, фотографии окружения и список сохраняемых частей. Подбор только по названию системы ГНСС не даёт достаточного описания задачи.
По конкретному исполнению подтвердим состав, документы, доступность и срок поставки. Если необходим законченный перенос с проверкой, этот объём согласуют отдельно от поставки антенны. Итоговые сведения должны отражать фактическое место и проверенные функции, а не только новый номер изделия в накладной.
Источники
РС, Правила по оборудованию морских судов, часть V, версия 01.01.2026: 1.1.1, 1.1.3, 4.4.1–4.4.4. NSR, NGR-1000/NGR-3000. Руководство изготовителя, назначение судовой аппаратуры и раздельные блоки; материалы rev.15.2, NGA100 в перечне. Документы актуального исполнения и допустимость сохранения частей подтверждают отдельно.
