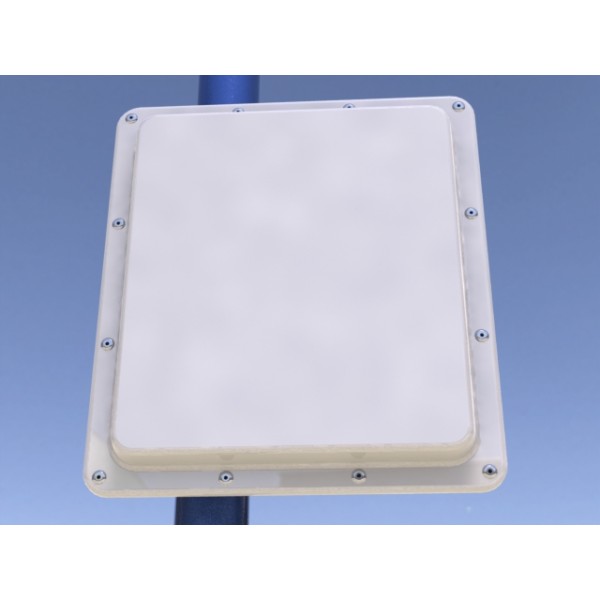

MIG WIMAX Panel 2.6-14: разбор панельной антенны
MIG WIMAX Panel 2.6-14 — направленная панельная антенна диапазона 2500–2700 МГц с усилением 14 дБ. Это верхняя сотовая полоса (LTE band 7/38/41 и WiMAX): задача антенны — взять слабый сигнал базовой станции там, где штатный модемный штырь его не видит.
Что дают 14 дБ
Усиление 14 дБ — это примерно 25-кратный прирост по мощности в направлении базовой станции. Результат на объекте зависит от используемых частот, размещения, наведения, соединений и потерь в кабеле. Одно значение усиления не гарантирует восстановление канала. Панель работает и на передачу — модему не приходится «кричать» на максимальной мощности, что снижает ошибки и термическую нагрузку.
Конструкция под объект, а не под витрину
Корпус 220×205×30 мм и вес 0,37 кг — антенну можно поставить даже на оконный проём, не только на мачту. Крепление — ленточным хомутом на трубу или кронштейн, с точной ориентацией по горизонтали и вертикали: панель направленная, от точности наведения зависит весь выигрыш. Поляризация линейная и выбирается при установке — её поворачивают под поляризацию базовой станции (обычно вертикальная).
Электрическая часть
Входное сопротивление 50 Ом, КСВН менее 1,5 в рабочей полосе — при подборе дополнительно сверяют частоты, разъёмы и требования конкретного модема или роутера. Само сопротивление 50 Ом не подтверждает совместимость всей установки. Правило то же, что везде в наших разборах: усиление антенны минус затухание кабеля должно дать плюс, поэтому спуск с мачты делают коротким и толстым фидером.
Куда она встаёт
Удалённые береговые посты, судовые объекты у берега, КНС и склады в промзонах — везде, где 4G на грани. О применении в связке с модемом — «4G на удалённом объекте». Если же сотовой сети на объекте нет в принципе — свой канал на радиомодеме: «Своя сеть на Integra-TR».
Частые вопросы
На какой диапазон рассчитана MIG WIMAX Panel 2.6-14?
2500–2700 МГц: LTE band 7/38/41 и WiMAX. Для GSM-900 или LTE-800 она не подходит — там нужны другие антенны.
Что значит «поляризация выбирается при установке»?
Антенну поворачивают при монтаже так, чтобы её поляризация совпала с поляризацией базовой станции — обычно вертикальная. Ошибка в 90° съедает большую часть усиления.
Можно поставить без мачты?
Да: 220×205×30 мм и 0,37 кг позволяют крепить на оконный проём, стену или кронштейн ленточным хомутом.
Какой кабель нужен к панели?
Коаксиал 50 Ом, короткий и с малым затуханием: длинный тонкий кабель съест выигрыш от 14 дБ.
Панельная антенна для связи с удалённой площадкой
Для насосной станции на берегу Иртыша или склада вне городской застройки начните заявку с установленного модема, используемой сети и места антенны. При получении комплекта в Тобольске приложите расстояние кабельной трассы и фотографии существующего соединения. Для объекта у Увата дополнительно опишите доступ к месту крепления. Название района не доказывает наличие покрытия: пригодность выбранной панели и результат связи подтверждают на конкретной площадке, с учётом частот, соединений и потерь в линии.
